webadm	投稿日時: 2012-5-19 19:10

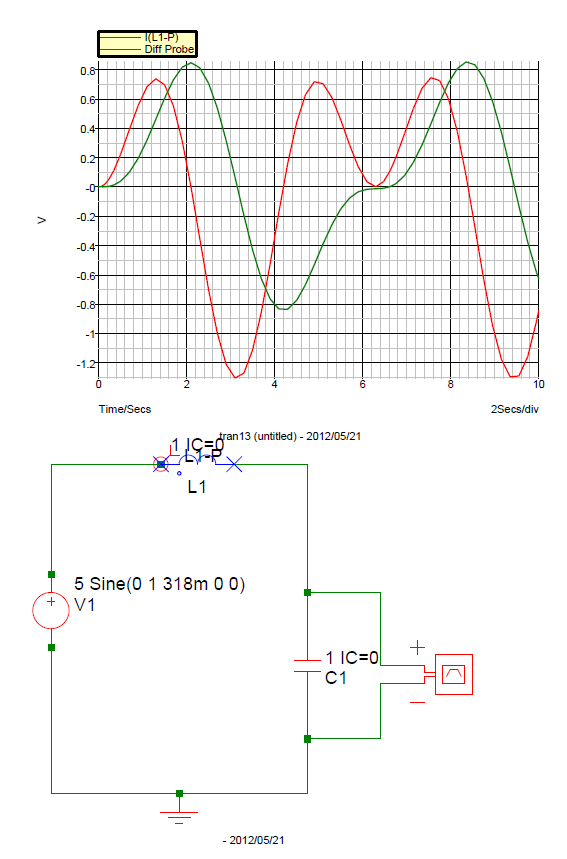

Webmaster 登録日: 2004-11-7 居住地: 投稿: 3120	LC直列回路（交流入力）今度はLC直列回路の交流電源版 LC直列回路に正弦波電圧Em sin(ωt+θ)を加えるとき、流れる電流iおよび電荷qはどうなるか。ただし、この回路は静止状態にあるものとする。というもの。以下の関係式が成り立つ $\begin{eqnarray}<br />L\frac{d{i}}{dt}+\frac{1}{C}\int\,i\,dt&=&E_m\,\sin\left(\omega\,t+\theta\right)\\<br />-\int\,i\,dt+q&=&0<br />\end{eqnarray}$ これをHeaviside演算子とベクトルで書き直すと $\begin{eqnarray}<br />{\bf F}{\bf u}&=&{\bf b}\\<br />{\bf F}&=&\begin{bmatrix}L\,p+\frac{1}{C\,p}&0\cr -\frac{1}{p}&1\end{bmatrix}\\<br />{\bf u}&=&\begin{bmatrix}i\left(t\right)\cr q\left(t\right)\end{bmatrix}\\<br />{\bf b}&=&\begin{bmatrix}E_{m}\,\sin\left(\omega\,t+\theta\right)\cr 0\end{bmatrix}\\<br />\end{eqnarray}$ これを演算子法で解くと $\begin{eqnarray}<br />{\bf u}&=&{\bf F^{-1}}{\bf F}{\bf u}={\bf F^{-1}}{\bf b}\\<br />&=&\begin{bmatrix}L\,p+\frac{1}{C\,p}&0\cr -\frac{1}{p}&1\end{bmatrix}^{-1}\begin{bmatrix}E_{m}\,\sin\left(\omega\,t+\theta\right)\cr 0\end{bmatrix}\\<br />&=&\begin{bmatrix}\frac{{E}_{m}\,p\,\sin\left(\omega\,t +\theta\right) \,\cancel{C}}{\cancel{C}\,L\left({p}^{2}+\frac{1}{C\,L}\right)}\cr \frac{{E}_{m}\,\sin\left( \omega\,t+\theta\right) \,\cancel{C}}{\cancel{C}\,L\left({p}^{2}+\frac{1}{C\,L}\right)}\end{bmatrix}\\<br />&=&\begin{bmatrix}\frac{E_{m}\,p}{2\,j\,L\frac{1}{\sqrt{C\,L}}}\left(\frac{\sin\left(\omega\,t+\theta\right)}{p-j\frac{1}{\sqrt{C\,L}}}-\frac{\sin\left(\omega\,t+\theta\right)}{p+j\frac{1}{\sqrt{C\,L}}}\right)\cr \frac{E_{m}}{2\,j\,L\frac{1}{\sqrt{C\,L}}}\left(\frac{\sin\left(\omega\,t+\theta\right)}{p-j\frac{1}{\sqrt{C\,L}}}-\frac{\sin\left(\omega\,t+\theta\right)}{p+j\frac{1}{\sqrt{C\,L}}}\right)\end{bmatrix}\\<br />&=&\begin{bmatrix}\frac{E_{m}}{2\,j\,L\frac{1}{\sqrt{C\,L}}}\frac{d}{dt}\left(e^{j\frac{1}{\sqrt{C\,L}}t}\int_{0}^{t}\sin\left(\omega\,t+\theta\right)e^{-j\frac{1}{\sqrt{C\,L}}t}dt-e^{-j\frac{1}{\sqrt{C\,L}}t}\int_{0}^{t}\sin\left(\omega\,t+\theta\right)e^{j\frac{1}{\sqrt{C\,L}}t}dt\right)\cr \frac{E_{m}}{2\,j\,L\frac{1}{\sqrt{C\,L}}}\left(e^{j\frac{1}{\sqrt{C\,L}}t}\int_{0}^{t}\sin\left(\omega\,t+\theta\right)e^{-j\frac{1}{\sqrt{C\,L}}t}dt-e^{-j\frac{1}{\sqrt{C\,L}}t}\int_{0}^{t}\sin\left(\omega\,t+\theta\right)e^{j\frac{1}{\sqrt{C\,L}}t}dt\right)\end{bmatrix}\\<br />&=&\begin{bmatrix}\frac{E_{m}}{2\,j\,L\frac{1}{\sqrt{C\,L}}}\frac{d}{dt}\left(\frac{\frac{1}{-j\frac{1}{\sqrt{C\,L}}}\sin\left(\omega\,t+\theta\right)-\frac{1}{-j\frac{1}{\sqrt{C\,L}}}e^{j\frac{1}{\sqrt{C\,L}}t}\sin\left(\theta\right)+\cancel{\omega\,C\,L\,\cos\left(\omega\,t+\theta\right)}-\omega\,C\,L\,e^{j\frac{1}{\sqrt{C\,L}}t}\cos\left(\theta\right)-\frac{1}{j\frac{1}{\sqrt{C\,L}}}\sin\left(\omega\,t+\theta\right)+\frac{1}{j\frac{1}{\sqrt{C\,L}}}e^{-j\frac{1}{\sqrt{C\,L}}t}\sin\left(\theta\right)-\cancel{\omega\,C\,L\,\cos\left(\omega\,t+\theta\right)}+\omega\,C\,L\,e^{-j\frac{1}{\sqrt{C\,L}}t}\cos\left(\theta\right)}{1-\omega^{2}\,C\,L}\right)\cr \frac{E_{m}}{2\,j\,L\frac{1}{\sqrt{C\,L}}}\left(\frac{\frac{1}{-j\frac{1}{\sqrt{C\,L}}}\sin\left(\omega\,t+\theta\right)-\frac{1}{-j\frac{1}{\sqrt{C\,L}}}e^{j\frac{1}{\sqrt{C\,L}}t}\sin\left(\theta\right)+\cancel{\omega\,C\,L\,\cos\left(\omega\,t+\theta\right)}-\omega\,C\,L\,e^{j\frac{1}{\sqrt{C\,L}}t}\cos\left(\theta\right)-\frac{1}{j\frac{1}{\sqrt{C\,L}}}\sin\left(\omega\,t+\theta\right)+\frac{1}{j\frac{1}{\sqrt{C\,L}}}e^{-j\frac{1}{\sqrt{C\,L}}t}\sin\left(\theta\right)-\cancel{\omega\,C\,L\,\cos\left(\omega\,t+\theta\right)}+\omega\,C\,L\,e^{-j\frac{1}{\sqrt{C\,L}}t}\cos\left(\theta\right)}{1-\omega^{2}\,C\,L}\right)\end{bmatrix}\\<br />&=&\begin{bmatrix}\frac{E_{m}\,\omega\,C}{1-\omega^{2}\,C\,L}\left(\cos\left(\omega\,t+\theta\right)+\frac{1}{\omega\,\sqrt{C\,L}}\sin\left(\theta\right)\,\sin\left(\frac{1}{\sqrt{C\,L}}t\right)-\cos\left(\theta\right)\,\cos\left(\frac{1}{\sqrt{C\,L}}t\right)\right)\cr \frac{E_{m}\,C}{1-\omega^{2}\,C\,L}\left(\sin\left(\omega\,t+\theta\right)-\sin\left(\theta\right)\,\cos\left(\frac{1}{\sqrt{C\,L}}t\right)-\omega\,\sqrt{C\,L}\cos\left(\theta\right)\,\sin\left(\frac{1}{\sqrt{C\,L}}t\right)\right)\end{bmatrix}\\<br />\end{eqnarray}$ ということになる。部分積分とEularの公式、それに微分が出来れば解が得られるとはいえ、たかがLC直列回路の解析にこれほど長い数式を扱わなければならないので公式の記憶違いもあってなかなか難航した。最終的な解は想像を超えた形をしている。 LC直列回路は純粋なリアクタンス回路なのでエネルギーを消費する抵抗がないためt→∞で消滅する過渡項が無い。 Em=C=L=1,ω=2、θ=0としてプロットするとということになる。一瞬目を疑うが、式の上だと周期の異なる２つの正弦波が重なりあってうねりを生じている。回路シミュレーターで同じ条件を試してみると、厳密解と一致している。
