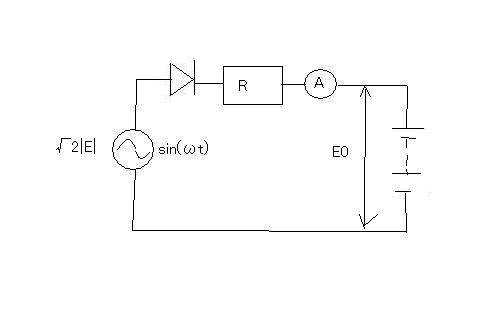

【44】フローティング充電電流 次ぎは半波整流波で蓄電池をフローティング充電する回路に流れる電流に関する問題。
蓄電池の電圧がE0=100Vで交流電源の実効値|E|=100V、ダイオードを含めた直列抵抗R=10Ωで可動コイル形電流計の指示値を求めよというもの。 これは実は前問の回路でV0をE0に、R0+RをRに、Emを√2|E|にそれぞれ置き換えたものとみなすことができる。 それによると流れる電流の平均値は Iave=(1/π*R)*(sqrt((√2|E|)^2-E0^2)-(π/2-asin(E0/(√2|E|))*V0) =(1/π*10)*(sqrt((√2*100)^2-100^2)-(π/2-asin(100/(√2*100)))*100) =(1/π*10)*(100-(π/2-π/4)*100) =(10*(1-π/4)/π) =0.683 [A] ということになる。 |
