発振停止前後の波形に共通する特徴に気づいてもう一度問題のFETのドレイン電圧波形とその時の励起ICに対するデジタルボードからの励起ON入力信号を動じに観測してみた。



最初に気づいたのは発振停止直前にのみ電源電圧を遙かに超えるスパイクが連続的に発生している点である。程度の差こそあれどのFETにも同じ傾向はある。これがそのまま抵抗分圧でゲートに乗っているためゲート電位にも比例した大きさのスパイクが乗るという理屈だった。

問題は何故発振が止まるかという点だった。これが励起ICに対する励起ONの入力信号を観測することで原因が明らかになった。

励起ONは電源ボタンをONにするとデジタルボードからTTLレベルでHightが出力され励起ICに入力され発振が開始される。フロントの電源ボタンを押すと電源は供給されたままで発振だけ停止させバックライトを消灯させるために励起ON信号はlowが入力される。

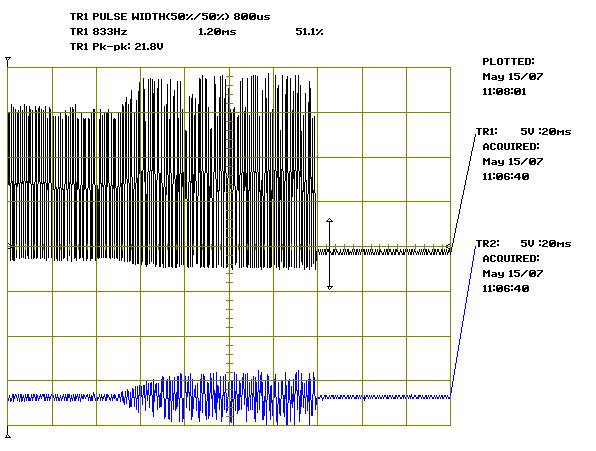

波形を見ると発振停止直前のわずかな間励起ON入力にスパイクが乗り始めminレベルでは0Vに達してしまっているのがわかる。これが発振を停止するトリガーとなっていたのである。

そうすると問題は何故発振が開始して一定時間たつとドレイン電圧に過剰なスパイクが乗るかという点。これはもともと発振トランスの逆起電力によるものと思われる。明らかに異常発振が起こってそのノイズがあちこちに伝搬してしまっていると思われる。

と思ってあちこちにコンデンサでバイパスしてみるとある箇所で発振が停止しなくなった。問題のスパイクが発生しているFETのドレインである。電解コンデンサをデカップリング用に近い場所に試しに付けてみたところ発振は止まらずバックライトが点きっぱなしになった。しかし電解コンデンサは過剰なリップル電流でたちまち熱くなっていった。

しかし直接その電解コンデンサだけをつなぐと以前と変わりなく。オシロの長いグランドを途中に介してつなぐとずっと発振しつづけてくれる。インダクタンスと電解コンデンサが直列になってうまくいっているのだろうか？

オシロの片方のチャネルのプローブのグランドともう一方のチャネルのプローブのグランドを電解コンデンサと直列に接続してFETのドレインをバイパスすると発振が止まらずにバックライトが点灯し続ける。

しかしそのうちFETが加熱して面の紙エポキシ基板が茶色に変色し始めたと思ったらもう連続では点灯しなくなってしまった。

とどめを刺したくさい。

間欠的にバックライトは点いたり消えたりしているので発振が間欠的になっている。やはり励起ICが次の段階まで劣化してしまったのだろうか。間欠的には点灯するのでその間だけ画面が見える。

波形も以前とはだいぶ変わってしまった。電源電圧が発振中はがくっと下がってしまい、それに応じて励起ICのゲート制御信号もレベルが下がってしまって発振が続かない。

これはもうインバーター回路が完全にだめくさい。

外付けインバーターにするしかないか。
