LED駆動回路用のトランジスタアレイICを実験評価するために久々にブレッドボードを使用。

もうだいぶ埃がたまっていたが問題無い。

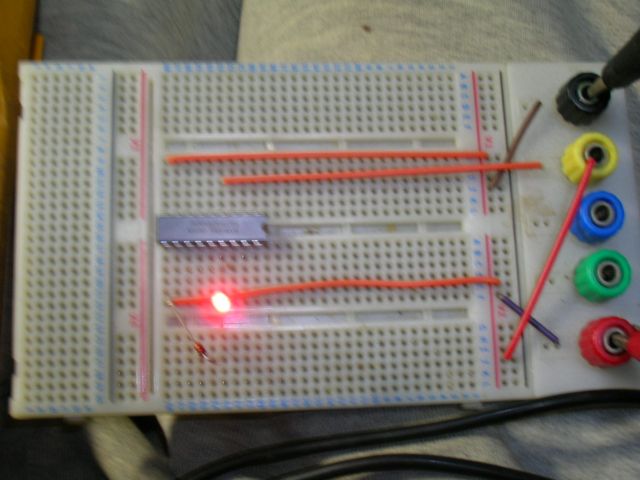

とりあえず１回路分だけ予定しているLED駆動回路を組んでみた。

心配だったのはON入力電圧の閾値がどのへんかという１点だけ。あまり高いとCPLDのLVTTL出力電圧では不足するかもしれない。



案ずるよりも産むが易し。

とりあえず入力を解放状態にして電源を加えると当然ながらトランジスタはオフ状態なのでLEDは点灯せず。

今度は入力に電源電圧と同じ3.3Vを加えると当然ながらトランジスタはONになりLEDが点灯。

問題はどの辺まで入力電圧でONになるか。やってみるとトランジスタアレイのデータシートと条件は異なるが、データ通りに2.4V付近に閾値がある。

MAX-IIのデータシートを確認すると出力電流が数mA程度ならほぼ3V以上の出力が出るので問題ないだろう。LED数個程度なら直接LEDをドライブ出来るが、今回は１７個もあるのでダイナミック点灯でもしない限り消費電流がばかにならないし熱を持つので故障につながりやすい。虎の子MAX-II基板を大事に使わないと。
