Re: TOAの低周波シンセサイザー 正弦波整形回路。

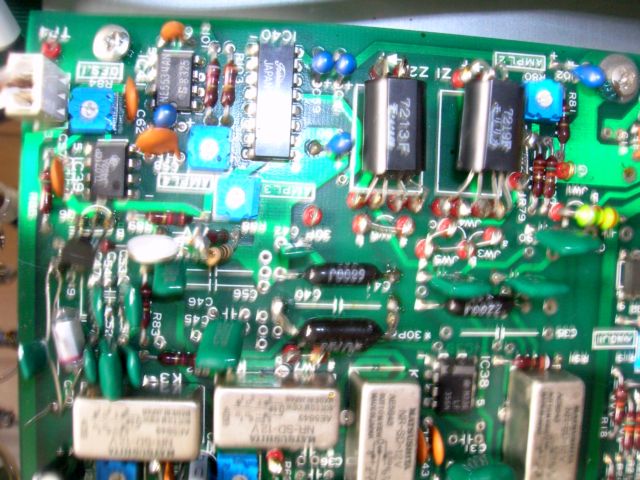

右側に三角波生成回路が隠れていて、そこからダイオードとオペアンプによる正弦波への整形出力が与えられ、3つの周波数帯にそれぞれにオペアンプで増幅されマルチプレクサ(TC4051B)でその組み合わせが加算されて左側のコネクタから出ていっているように見える。 それでも全設定周波数範囲でそれなりに1Vp-p前後の振幅は出ている。多少調整のずれやコンデンサの容量抜けとかがあるかもしれない。 ここの調整はやっかいである。まだ三角波が調整不要な程品質が良いのがせめてもの幸い。 レベル計で全周波数で出力レベルが1Vp-pもしくは0dBになるように調整する必要がありそうだ。低い周波数がどうしても下がってしまうのはカップリングコンデンサの劣化かもしれない。一番大きなフィルムコンデンサが怪しい。 |
