アルバイトの仕事でIDEハードディスクの信号を観測するためにPATA Fixtureを自作。



市販のケーブルは80芯とかになっているので切断して信号を取り出すというのはやりにくい。

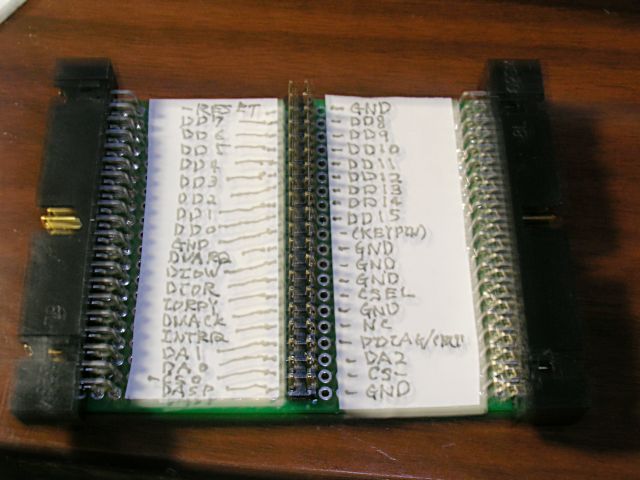

IDEドライブと同じ40pinのピンヘッダーを購入してそれを汎用基板に載せてストレートに配線するついでに信号観測用のピンをたてれば良いと考えて自作。

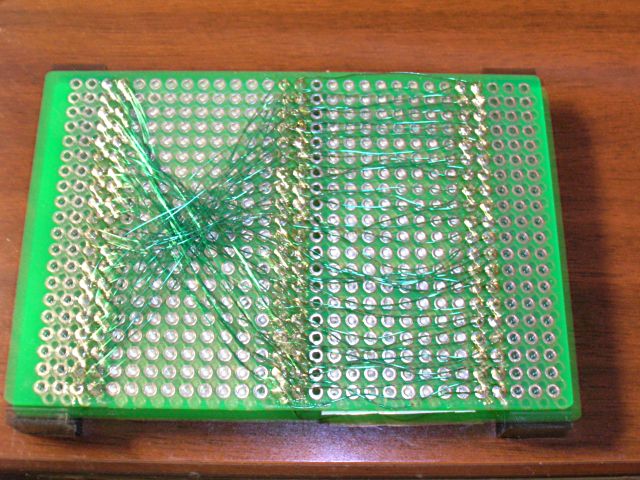

よく考えずに作り始めてしまったので、RS232Cのジェンダーチェンジャーみたいに両端のコネクタを基板の裏と表に実装すればストレート配線できたのに同じ面に載せたものだから、一部配線がクロス状になってしまった（´д｀　）



とりあえずはこの状態でもマザーボードとHDDの間にケーブルでつないでも動作に支障は出なかった。

みんなが作る時は片方のコネクタは裏側に実装しようね。
