次ぎの問題は基本的な電力伝送回路に配線抵抗が加わったもの。



計算は負荷で消費される電力量を求めるもの。

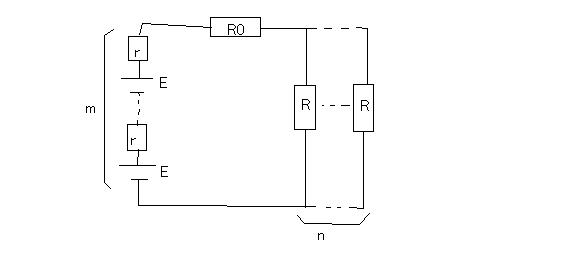

電源が内部抵抗rで起電力Eの電池をm個直列に接続してあり、負荷は抵抗Rがn個並列に接続されている。この回路の全体を流れる電流は回路図から。

I=(m*E)/(m*r+R0+R/n)

となる。

従って負荷で消費される電力は

P=I^2*(R/n)=((m*E)/(m*r+R0+R/n))^2*(R/n)

ということになる。
