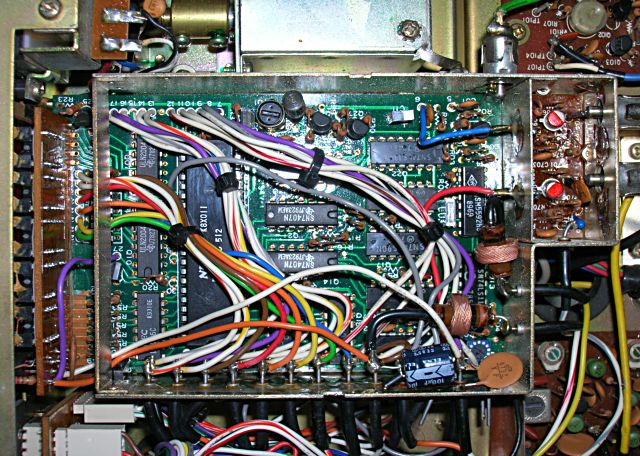

周波数表示LED やと周波数カウンターユニットのシールド板を外すことができた。
取説のブロック図を見るとセグメントドライブは周波数表示とデジタル時計表示とで共通となっている。そうであればデジタル時計表示ではちゃんと表示されているのに周波数表示側だけ一番上のセグメントが全桁点灯しないというのは周波数表示側固有の故障ということになる。 実際に見てみると、消費電流の違いから元のデジタル信号は共通だがドライブ回路が周波数表示用とデジタル時計用とで分岐されている。 周波数表示用の7セグメントドライブ信号をオシロで観測するとどれもそれなりにドライブされているように見えるが、ひとつだけ振幅が他のセグメントに比べ低いのを発見。 uPA56Cという謎のアナログIC(たぶんデジタルトランジスタアレイか何か)のひとつの出力だけ入力に対して出力の振幅が足らない。 たぶんこれの劣化だろう。これを交換すれば直るくさい。 これもいつものところに在庫があるので注文しておこう。 |
