またしても古い通信型受信機を買ってしまった。

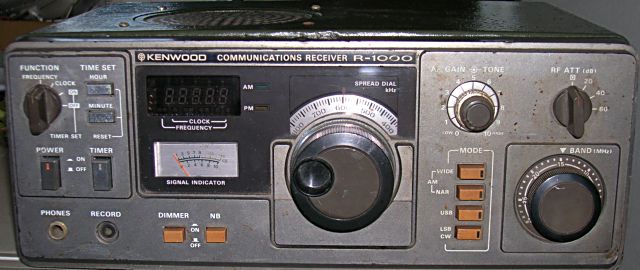

今回も要修理品だけど音が良いという評判のR-1000。KENWOODの歴史に刻まれている銘記。



銘板を見るとKENWOODブランドなのですぐに海外向けだということがわかる。当時は国内ではTRIO、海外ではKENWOODというデュアルブランドだった。KENWOODに国内外統一されたのはしばらく後。



裏を見るとかなり錆びが見える。アンテナ端子は固まってしまってNコネクタ以外は交換しないと使えそうもない。DC電源端子が穴が空いてしまっているが、もともとDC電源端子はオプションなのでメクラ板を外したか、それともDC電源端子を何らかの理由で取り除いたかどちらかだろう。

ダメもとでAC電源ケーブルを差し込んで電源スイッチをONしてみたが、うんともすんとも言わない。わずかに電源スイッチをONした時にスピーカーから大きな音がする。蛍光表示管や照明ランプはまったく点灯しない。電源の一部とAFだけは生きていそうだ。

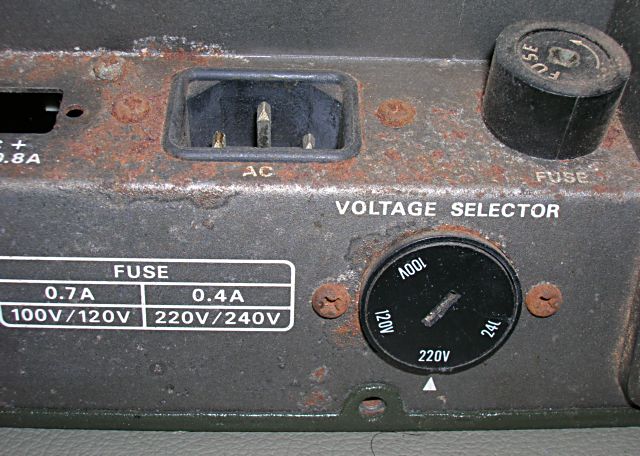

ふとAC電源電圧セレクターが気になって確かめてみたところなんと220Vのままだった。海外で使用されていた時のままだと思われる。前の持ち主は入手して修理をしようと思っていたらしいが、そのまま電源を入れてうんともすんとも言わないので諦めていたのかもしれない。

早速100Vに切り替えて電源を入れてみると、今度はザーというノイズがスピーカーから出てきた。バンドスイッチを中波に切り替えて一番強力なラジオ日本が受信できるか試してみた。アンテナ端子にアンテナ線をつなぐとバリバリっとノイズが出るのでRFからIFそれに検波とAF AMP方向の主信号経路は生きているようだ。しかしスプレッドダイヤルを回しても局らしい信号はまったく入らない。

他のバンドも試したが、20MHz近辺は壁の外を這っている携帯電話基地局のケーブルから出る不要輻射とおぼしきクロックノイズが入る。なにせケーブルとは建物の壁を挟んで目と鼻の先だし。隣の部屋まで離れればほとんど気にならないはずだが。

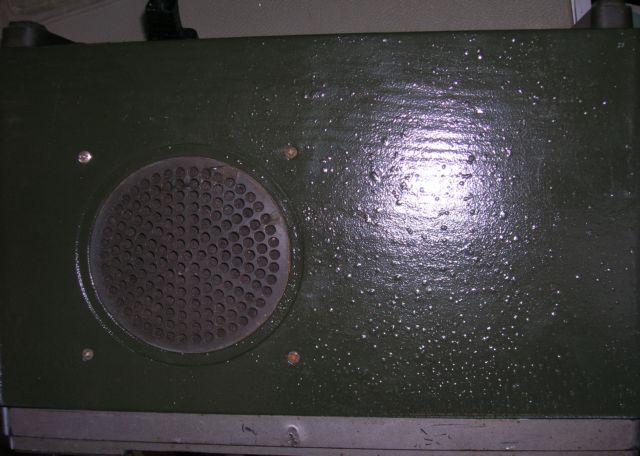

この個体はシャーシーが軍隊色に再塗装されている。ちょっと趣味が悪いが錆びているよりは良い。

次ぎにSGを接続して500kHzの信号を出して受信できるかテストしてみた。

0MHzにバンドを切り替えてスプレッドダイヤルを左方向に一杯に回していくとあるところでSメーターが振り切れる。これはSGの出力とは無関係に常に振り切れるのでおそらく0kHzのイメージだろう。ということはPLLは生きている？

とりあえずここをスプレッドダイヤルの0kHzになるように目盛り板を調整（フリクションなので根本のつまみを回すと微調整できる、本来は周波数カウンターでデジタル表示されるので目安に過ぎない）。

有る程度SGの出力を強くして60dBμを入れてやるとスプレッドダイヤルが500付近でSメーターがS9+40まで振れるところを発見。SGの出力レベルを50dBμに下げたとたんにSメーターの振れは収まってしまう。どうやら選局は出来るらしいことを確認。

受信中に感度がランダムに変化する。どうやらRFアッテネーターのロータリースイッチが接触不良らしく、いじると状態が変わる。

SGを内部1kHz AM変調にして変調度を63%とか設定するとスピーカーからポーという音が出た。AM受信は出来るらしい。FRG-7000の時と同様に感度が著しく悪い。50dBμが受信限界である。RFのFETが劣化しているのか。

それとスプレッドダイヤルを回すだけでガリガリと感度が変化する。VFOのバリコンが錆びているのか？

とりあえず100kHzから0.1MHz刻みでSGの周波数を上げていって選局できるかスプレッドダイヤルとバンドスイッチを切り替えてテストしてみると、2MHzのバンドにしたら50dBμでもSメーターが振り切れた。ということはMWバンドはアンテナ端子が固まって使えない方にしかつながっていないのか。

2MHzバンドだと0dBμでもAM WIDEで確認できる。SWアンテナはN型コネクタ側に背面のスライドスイッチで設定できるので、そちらにSGの出力をつないでいる。

なんだ感度も有るじゃないか。とりあえず6MHzまで確認したところ感度は一定している。

MWのアンテナとしてループアンテナをつなぐことができれば中波は受信できるだろう。それにはアンテナ端子をどうにかしないと。

見てくれが悪いので誰も入札していなかったけど、なかなか掘り出しものだった。謎のVFOのガリと表示関連を修理すれば使えそうである。

早くAMの良い音が聞いてみたい。

P.S

よく調べたらTRIOとKENWOODのデュアルブランドはオーディオ機器だけだったらしい。アマチュア無線機器は海外向けでもTRIOブランドでブランド統合後にKENWOODに統一されたとか。というわけでこの個体は後期バージョンということになる。
