KENWOOD R-1000その後 レストアのためドッグ入りしたままのR-1000のその後。

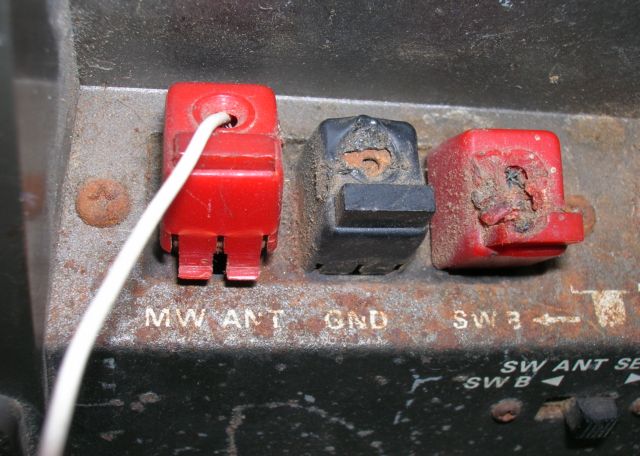

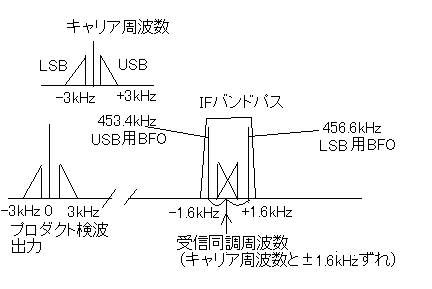

以下の予定作業は準備が整うまで保留中 ・電解コンデンサの全交換 ・壊れたMSM5524をCPLDベースの互換基板で換装 ・アンテナ端子の交換 ずっと放置しておくのはもったいないので、ラジオとして聞けるように室内非同調ループアンテナ(被服導線を部屋の出入り口のドアの周囲に巻き付けた単純なもの)をつないでみたら感度が低いことが判明。原因は前オーナーがBCアンテナ入力をBCアンテナ端子とSWアンテナ入力との接続抵抗から切り離す改造をしているからだが、接続抵抗をつないでもあまり改善は見られない。 よく見ると落雷か何かで溶解してように変質して使えないと思っていたアンテナ端子モジュールは爪で取り付け板にはめ込んでいるだけなので、爪を押すと外れることがわかった。これなら今でも売っているスピーカー用のワイヤーコネクタを買ってくれば交換できるかもしれない。 とりあえず爪を裏から押してBC用のアンテナ端子を外へ押し出すようにしてみた。すると固まって動かなかったアンテナ端子が多少へそを押すと内部の導体部が動くことを確認。 切断されていたBCアンテナ入力ケーブルとSWアンテナ入力へのカップリング抵抗を回路図通りに戻して、ループアンテナをつないでみた。 ![]() すると感度が著しく向上してラジオ日本がSメーター振り切れるまでになった。他のローカル放送局もリスニングするのに問題無い程の信号強度があることが確認出来た。 この部屋はすぐ壁の裏に携帯地上局のアンテナケーブルが這っているので、そこからの不要輻射が周波数によっては強烈に入るものの、ラジオ放送を聞く分には影響が無かった。 かなり電解コンデンサがへたっているのか、以前よりも更に低音が痩せてきて、オーディオのダイナミックレンジが狭くなってしまったように思える。低音が出るべきところでがくっと音量が落ちてしまうのだ。電源部の電解コンデンサがパンクしかけなので電源のレギュレーションも悪いのかもしれない。 それと知らなかったのだが、FRG-7000とかでSSB局を受信していると言われている周波数よりも周波数表示が1kHz必ず低い。これはSSBモードの場合にはBFOが453.4kHzや456.6kHzと中間周波数455kHzより±1.6kHzずれているが、周波数カウンタは常に局発周波数から455kHz差し引いた値しか表示しないので、実際の周波数と1.6kHzずれた値を示すことになるらしい。本来ならばLSB/CWとUSBとでそれぞれのBFO周波数と中間周波数の差分を補正しないといけないらしい。たぶんわかっていればその分人間が頭で補正すればいいのでそうなっているのだろう。 今設計しているPoorman's MSM5524にカスタムで入力信号によって局発周波数から差し引くべき中間周波数を切り替えるようにすることも可能である。R-1000では使っていないMSM5524の中間周波数選択入力にモードスイッチからのBFOイネーブル信号を入れてデフォルトの455kHz(AMモード)、453.4kHz(USB)、456.5kHz(LSB/CW)を選択してそれに応じたカウンタプリセット値を与えるようにすれば良い。そうなると100Hzの桁まで内部でカウントしないといけなくなるが、これはやりたいことだったので検討する価値はありそうだ。最初はオリジナルと同じで、後で余裕があったら機能を追加してみよう。 涼しくなるかと思ったら残暑が予想より厳しく、特に湿度が高いのでかなり体調的にきついものがある。湿度が上がると体温調整がうまくいかない。 のんびりと気が向いた時にPoorman's MSM5534の設計検討はしているが、間がもたないので電解コンデンサの交換だけでも先にやっておこうか。分解の練習も兼ねて。 |
