最初に故障した際に給湯器を開けた時の写真を撮ろうとおもったらちょうどデジカメの電池が切れていて撮らず仕舞いだったが、充電してあったので今回撮影してみた。



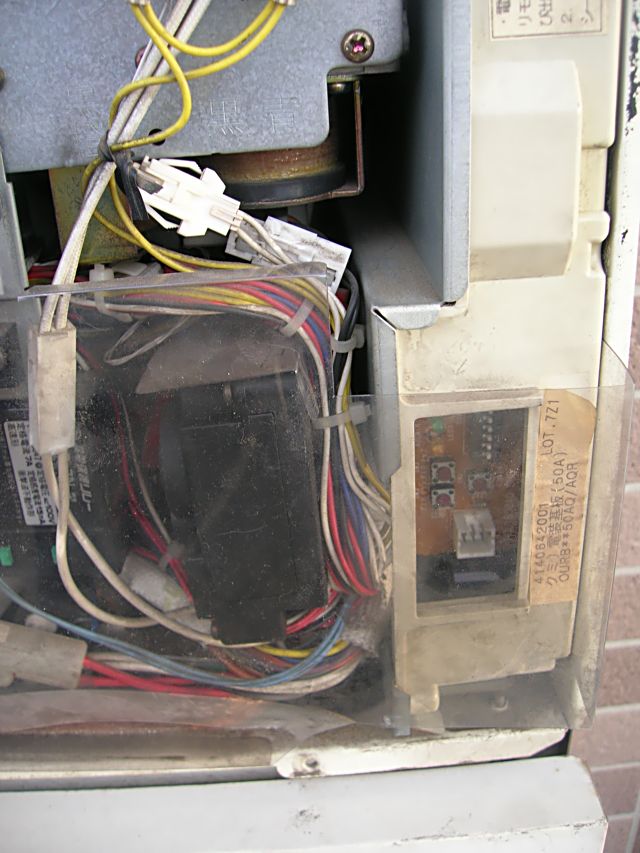

上の写真は給湯器内の下部にあるガス電磁弁などのあるガスと給湯回路部。一部は奥にあって見えないがいろいろなガス電磁弁の所在を確認。



給湯器内の上部にあるガス燃焼室。左の小さい方が風呂ガマ、右の大きいのが給湯ガマ。それぞれ下部にあるイグナイターから伸びた高電圧ケーブルがイグナイター電極につながっている。それとは別に燃焼を検出するためのフレームロッド電極からケーブルが伸びて電装基板に行っている。熱交換機の周囲に巻いてあるパイプにはホーロー抵抗のようなものがいくつも直列に配線されているが、これらは温度ヒューズ。万が一熱交換機の温度が異常に上昇した場合にはヒューズが溶断して検出し燃焼を止めることができるようになっている。それとは別に黄色いケーブルでサーミスタが随所に貼り付けられている。



給湯器内の右端には電装基板が収まっている。そこから沢山のケーブルが基板上のコネクタを介して接続されている。

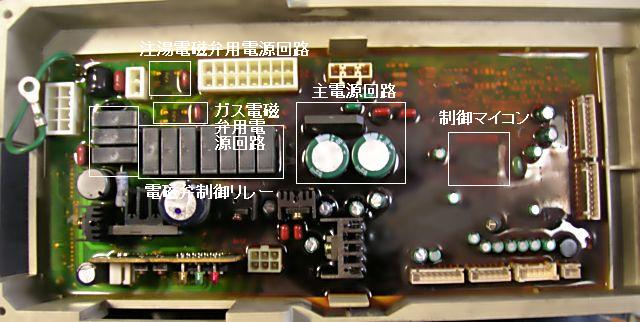

問題の電装基板。過去には

・温度ヒューズ異常(140)
・給湯不着火(111)
・給湯立ち消え(121)

などの故障を起こしている。

温度ヒューズ異常はもう再発していないが、残り2つが目下の問題。

電装基板は見ての通り、ゲル状のコーティング材で覆われ樹脂ケースに接着されているのでこのままでは個別修理は不可能。制御マイコン、主電源回路、電磁弁電源回路、制御リレー等は容易に特定できたが、故障状況はコーティングが分厚いのでパターンに触れることができない。

見たところ電磁弁用電源はAC100V入力から注湯用とガス用とが独立しており、それぞれブリッジダイオードと小容量のコンデンサで平滑しただけの簡単なもの。故障が疑われるとするとブリッジダイオードが面実装されているのでそのハンダ付け不良か、ブリッジダイオードそのものの故障ということになる。そもそもたいした平滑していないのでコンデンサの不良はないだろう。ほとんど平滑していないのは、リレーがDCの場合30Vが定格のためだろう。平滑しなければ脈流なので交流と同じ扱いになりリレーの定格内に入る。ということでリレーの接点が不良というわけでもなさそう。

コーディング材の上からテスターリードを強引に押し当てるとパターンに触れることができる。それで確認したところブリッジダイオードは2つとも正常に見える。左側がAC入力で右側がDC出力の-と+だった。AC側から+側に順方向のダイオード電圧降下があり、逆の-側からAC側へ順方向の導通がある。



そうすると制御リレーかその駆動回路に問題があるということも考えられるが、リレーそのものは制御マイコンのオープンdrain出力ポートで直接制御していそうなのでマイコンの故障しか考えられなくなる。

P.S

一端基板を元に戻して、デジタルテスターを固定レンジにして電磁弁の駆動電圧を観測してみた。

すると駆動音と同時に20V程度を表示するが直後に0Vに戻ってしまう。それで電磁弁の音はするけどすぐに閉じてしまうので点火しないわけである。

以前はなんの拍子かで解消したのだが、これはやはり単純な配線の接触不良とかいう問題ではなさそう。

あと出来ることというと電源を入れた時の状態で電磁弁用電源回路の電圧を観測するぐらいか。電圧がドロップしていなければリレー回路の問題ということになる。

ガス電磁弁は同時期にほぼ全ての電磁弁を開閉するのでそれだけ電源回路の負荷が大きい。願わくはブリッジダイオードの故障であってほしい。そうであれば同等品に交換するだけだ。

それまではふろはお預け(;´Д`)
