webadm	投稿日時: 2012-10-14 2:15

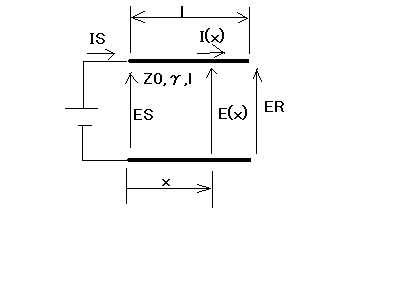

Webmaster 登録日: 2004-11-7 居住地: 投稿: 3110	基礎方程式：有限長線路で受電端を開放し送電端に直流電圧、電流を加えた場合今度は有限長線路の問題前問において、線路の受電端を開放にしたとき、任意の点xにおける電圧、電流および受電端の電圧はどうなるか。ただし線路長をlとする。というもの。今度は有限長線路なのと受電端が開放であるという条件がついている。受電端の条件を与えて、基礎方程式の未定積分定数を解くと $\begin{eqnarray}<br />\left.\begin{bmatrix}E\left(x\right)\cr I\left(x\right)\end{bmatrix}\right\|_{x=l}&=&\begin{bmatrix}E_R\cr 0\end{bmatrix}=\left.\begin{bmatrix}\cosh\gamma\,x&\sinh\gamma\,x\cr -\frac{1}{Z_0}\sinh\gamma\,x&-\frac{1}{Z_0}\cosh\gamma\,x\end{bmatrix}\begin{bmatrix}A\cr B\end{bmatrix}\right\|_{x=l}=\begin{bmatrix}\cosh\gamma\,l&\sinh\gamma\,l\cr -\frac{1}{Z_0}\sinh\gamma\,l&-\frac{1}{Z_0}\cosh\gamma\,l\end{bmatrix}\begin{bmatrix}A\cr B\end{bmatrix}\\<br />\begin{bmatrix}A\cr B\end{bmatrix}&=&\begin{bmatrix}\cosh\gamma\,l&\sinh\gamma\,l\cr -\frac{1}{Z_0}\sinh\gamma\,l&-\frac{1}{Z_0}\cosh\gamma\,l\end{bmatrix}^{-1}\begin{bmatrix}E_R\cr 0\end{bmatrix}\\<br />&=&\begin{bmatrix}\cosh\left( \gamma\,l\right) & {Z}_{0}\,\sinh\left( \gamma\,l\right) \cr -\sinh\left( \gamma\,l\right) & -{Z}_{0}\,\cosh\left( \gamma\,l\right) \end{bmatrix}\begin{bmatrix}E_R\cr 0\end{bmatrix}\\<br />&=&\begin{bmatrix}E_R\,\cosh\gamma\,l\cr -E_R\,\sinh\gamma\,l\end{bmatrix}<br />\end{eqnarray}$ これを基礎方程式に代入すれば $\begin{eqnarray}<br />\begin{bmatrix}E\left(x\right)\cr I\left(x\right)\end{bmatrix}&=&\begin{bmatrix}\cosh\gamma\,x&\sinh\gamma\,x\cr -\frac{1}{Z_0}\sinh\gamma\,x&-\frac{1}{Z_0}\cosh\gamma\,x\end{bmatrix}\begin{bmatrix}E_R\,\cosh\gamma\,l\cr -E_R\,\sinh\gamma\,l\end{bmatrix}\\<br />&=&\begin{bmatrix}E_R\,\cosh\gamma\,l\,\cosh\gamma\,x-E_R\,\sinh\gamma\,l\,\sinh\gamma\,x\cr -\frac{E_R}{Z_0}\cosh\gamma\,l\,\sinh\gamma\,x+\frac{E_R}{Z_0}\sinh\gamma\,l\,\cosh\gamma\,x\end{bmatrix}\\<br />&=&\begin{bmatrix}E_R\,\cosh\gamma\left(l-x\right)\cr \frac{E_R}{Z_0}\,\sinh\gamma\left(l-x\right)\end{bmatrix}<br />\end{eqnarray}$ と言う結果が得られる。しかしまだこれには未知数ERが含まれている。ここで送電端の条件を与えてERに関して解くと $\begin{eqnarray}<br />\left.\begin{bmatrix}E\left(x\right)\cr I\left(x\right)\end{bmatrix}\right\|_{x=0}&=&\begin{bmatrix}E_S\cr I_S\end{bmatrix}=\left.\begin{bmatrix}E_R\,\cosh\gamma\left(l-x\right)\cr \frac{E_R}{Z_0}\sinh\gamma\left(l-x\right)\end{bmatrix}\right\|_{x=0}=\begin{bmatrix}E_R\,\cosh\gamma\,l\cr \frac{E_R}{Z_0}\sinh\gamma\,l\end{bmatrix}\\<br />E_R&=&\frac{E_S}{\cosh\gamma\,l}=\frac{I_S\,Z_0}{\sinh\gamma\,l}<br />\end{eqnarray}$ ということになる。これを代入するとE(x),I(x)は $\begin{eqnarray}<br />\begin{bmatrix}E\left(x\right)\cr I\left(x\right)\end{bmatrix}&=&\begin{bmatrix}E_S\frac{\cosh\gamma\left(l-x\right)}{\cosh\gamma\,l}\cr I_S\frac{\sinh\gamma\left(l-x\right)}{\sinh\gamma\,l}\end{bmatrix}<br />\end{eqnarray}$ ということになる。ここで直流(ω=0)の場合は $\begin{eqnarray}<br />\left.Z_0\right\|_{\omega=0}&=&\left.\sqrt{\frac{R+j\,\omega\,L}{G+j\,\omega\,C}}\right\|_{\omega=0}=\sqrt{\frac{R}{G}}\\<br />\left.\gamma\right\|_{\omega=0}&=&\left.\sqrt{\left(R+j\,\omega\,L\right)\left(G+j\,\omega\,C\right)}\right\|_{\omega=0}=\sqrt{R\,G}\\<br />\end{eqnarray}$ これを代入すると最終的には $\begin{eqnarray}<br />\begin{bmatrix}E\left(x\right)\cr I\left(x\right)\end{bmatrix}&=&\begin{bmatrix}E_S\frac{\cosh\sqrt{R\,G}\left(l-x\right)}{\cosh\sqrt{R\,G}\,l}\cr I_S\frac{\sinh\sqrt{R\,G}\left(l-x\right)}{\sinh\sqrt{R\,G}\,l}\end{bmatrix}\\<br />E_R&=&\frac{E_S}{\cosh\sqrt{R\,G}\,l}=\frac{I_S\,\sqrt{\frac{R}{G}}}{\sinh\sqrt{R\,G}\,l}<br />\end{eqnarray}$ ということになる。ERの置き換え方次第では同値だが別の表現式も得られる。それは読者の課題としよう( ´∀`) 同じ結果は一般的な受電端に負荷インピーダンスZRを接続した場合のケースからZR→∞の極限操作することでも導くことができる。それも読者の課題としよう( ´∀`) 著者の解とはE(x),I(x)の表現が異なるが同値である。著者は何故か時間が無かったのか今回は双曲線関数の加法定理を用いずに長くややこしい表現にしてしまってお茶を濁している。
