webadm	投稿日時: 2012-11-4 4:39

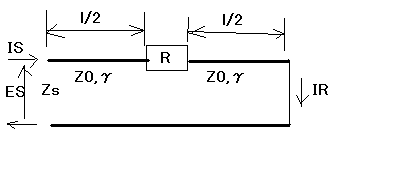

Webmaster 登録日: 2004-11-7 居住地: 投稿: 3110	続々：位置角次も位置角に関する問題らすい下図のような特性インピーダンスZ0、伝搬定数γ、長さlの線路の受電端を短絡し、線路の中央に抵抗Rを挿入するとき、送電点のインピーダンスZsはいくらになるか。というもの。これは前問の電源を抵抗Rに、負荷を短絡に変えたような感じの回路である。出題者は位置角を用いて解くことを期待しているが、天の邪鬼なので位置角を用いない方法で解いてみよう。これも二端子対回路を縦続させたものと考えれば $\begin{eqnarray}<br />\begin{bmatrix}E_S\cr I_S\end{bmatrix}&=&\begin{bmatrix}\cosh\frac{\gamma\,l}{2}&Z_0\,\sinh\frac{\gamma\,l}{2}\cr \frac{1}{Z_0}\,\sinh\frac{\gamma\,l}{2}&\cosh\frac{\gamma\,l}{2}\end{bmatrix}\begin{bmatrix}1&R\cr 0&1\end{bmatrix}\begin{bmatrix}\cosh\frac{\gamma\,l}{2}&Z_0\,\sinh\frac{\gamma\,l}{2}\cr \frac{1}{Z_0}\,\sinh\frac{\gamma\,l}{2}&\cosh\frac{\gamma\,l}{2}\end{bmatrix}\begin{bmatrix}0\cr I_R\end{bmatrix}\\<br />&=&\begin{bmatrix}{I}_{R}\,\cosh\left( \frac{\gamma\,l}{2}\right) \,\left( 2\,{Z}_{0}\,\sinh\left( \frac{\gamma\,l}{2}\right) +R\,\cosh\left( \frac{\gamma\,l}{2}\right) \right) \cr \frac{{I}_{R}\,\left( {Z}_{0}\,{\sinh\left( \frac{\gamma\,l}{2}\right) }^{2}+R\,\cosh\left( \frac{\gamma\,l}{2}\right) \,\sinh\left( \frac{\gamma\,l}{2}\right) +{Z}_{0}\,{\cosh\left( \frac{\gamma\,l}{2}\right) }^{2}\right) }{{Z}_{0}}\end{bmatrix}\\<br />Z_S&=&\frac{E_S}{I_S}=\frac{\cancel{{I}_{R}}\,\cosh\left( \frac{\gamma\,l}{2}\right) \,\left( 2\,{Z}_{0}\,\sinh\left( \frac{\gamma\,l}{2}\right) +R\,\cosh\left( \frac{\gamma\,l}{2}\right) \right)}{\frac{\cancel{{I}_{R}}\,\left( {Z}_{0}\,{\sinh\left( \frac{\gamma\,l}{2}\right) }^{2}+R\,\cosh\left( \frac{\gamma\,l}{2}\right) \,\sinh\left( \frac{\gamma\,l}{2}\right) +{Z}_{0}\,{\cosh\left( \frac{\gamma\,l}{2}\right) }^{2}\right) }{{Z}_{0}}}=\frac{\cancel{\cosh^2\left( \frac{\gamma\,l}{2}\right)} \,\left( 2\,{Z}_{0}\,\frac{\sinh\left( \frac{\gamma\,l}{2}\right)}{\cosh\left(\frac{\gamma\,l}{2}\right)} +R \right)}{\cancel{\cosh^2\left( \frac{\gamma\,l}{2}\right)} \,\left( \frac{{\sinh^2\left( \frac{\gamma\,l}{2}\right) }}{\cosh^2\left(\frac{\gamma\,l}{2}\right)}+\frac{R}{Z_0}\,\frac{\sinh\left( \frac{\gamma\,l}{2}\right)}{\cosh\left(\frac{\gamma\,l}{2}\right)} +1\right)}=\frac{2\,Z_0\,\tanh\left(\frac{\gamma\,l}{2}\right)+R}{\tanh^2\left(\frac{\gamma\,l}{2}\right)+\frac{R}{Z_0}\,\tanh\left(\frac{\gamma\,l}{2}\right)+1}\\<br />&=&\frac{2\,Z_0\,\tanh\left(\frac{\gamma\,l}{2}\right)+R}{\tanh\left(\frac{\gamma\,l}{2}\right)\,\left(\frac{R}{Z_0}+\tanh\left(\frac{\gamma\,l}{2}\right)\right)+1}<br />\end{eqnarray}$ ということになる。双曲線関数の倍角の公式を用いればγl/2が無くなってγlだけの双曲線関数だけの式にできるが。しかしtanhだけ用いた上の結果の方が良いと思われる。線路の途中に抵抗Rを入れた場合には、単純に入れない場合の線路の送電端インピーダンスにRを加えたものにはならないのである。よく理解していない受験者への有る意味引っかけ問題かもしれない。抵抗でなく線路の途中にLやCを入れた場合についてどうなるかは読者の課題としよう( ´∀`)
