webadm	投稿日時: 2012-12-7 5:33

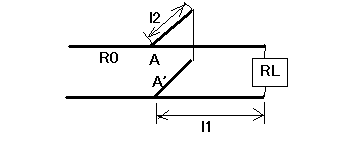

Webmaster 登録日: 2004-11-7 居住地: 投稿: 3110	またまた：インピーダンス整合インピーダンス整合の問題はまだ続く特性インピーダンスが純抵抗R0の線路を負荷抵抗RLで終端し、図のように短絡スタブを接続して整合をとりたい。l1,l2を求めよ。ただしスタブの位相定数βは線路のそれと等しいものとする。というもの。左側の送信端から見て駆動点インピーダンスが線路の特性インピーダンスR0と等しくなれば整合がとれたことになるので、A-A'点で二股回路の駆動点インピーダンスがR0と等しくなるl1,l2の条件を求めればよいことになる。これも前問と同様に答えの一歩手前であるl1,l2に関する連立方程式が得られれば良いことになる。二股回路の短絡スタブ側と負荷抵抗RLで終端された側の線路のそれぞれのA-A'点での駆動点インピーダンスは $\begin{eqnarray}<br />\begin{bmatrix}Z_1\,I_S\cr I_S\end{bmatrix}&=&\begin{bmatrix}\cos\beta\,l_1&j\,R_0\sin\beta\,l_1\cr j\frac{1}{R_0}\sin\beta\,l_1&\cos\beta\,l_1\end{bmatrix}\begin{bmatrix}R_L\,I_R\cr I_R\end{bmatrix}\\<br />&=&\begin{bmatrix}I_R\left(R_L\,\cos\beta\,l_1+j\,R_0\,\sin\beta\,l_1\right)\cr I_R\left(\cos\beta\,l_1+j\frac{R_L}{R_0}\sin\beta\,l_1\right)\end{bmatrix}\\<br />Z_1&=&\frac{R_L\,\cos\beta\,l_1+j\,R_0\,\sin\beta\,l_1}{\cos\beta\,l_1+j\,\frac{R_L}{R_0}\sin\beta\,l_1}=R_0\,\frac{R_L+j\,R_0\,\tan\beta\,l_1}{R_0+j\,R_L\,\tan\beta\,l_1}<br />\end{eqnarray}$ $\begin{eqnarray}<br />\begin{bmatrix}Z_2\,I_S\cr I_S\end{bmatrix}&=&\begin{bmatrix}\cos\beta\,l_2&j\,R_0\,\sin\beta\,l_2\cr j\frac{1}{R_0}\sin\beta\,l_2&\cos\beta\,l_2\end{bmatrix}\begin{bmatrix}0\cr I_R\end{bmatrix}\\<br />&=&\begin{bmatrix}j\,I_R\,R_0\,\sin\beta\,l_2\cr I_R\,\cos\beta\,l_2\end{bmatrix}\\<br />Z_2&=&j\,R_0\,\tan\beta\,l_2<br />\end{eqnarray}$ ということになる。従って二股回路の合成インピーダンスはZ1,Z2の並列接続になるので $\begin{eqnarray}<br />Z&=&\frac{1}{\frac{1}{Z_1}+\frac{1}{Z_2}}=\frac{Z_1\,Z_2}{Z_1+Z_2}=\frac{j\,{R_0}^2\,\tan\beta\,l_2\,\frac{R_L+j\,R_0\,\tan\beta\,l_1}{R_0+j\,R_L\,\tan\beta\,l_1}}{R_0\,\frac{R_L+j\,R_0\,\tan\beta\,l_1}{R_0+j\,R_L\,\tan\beta\,l_1}+j\,R_0\,\tan\beta\,l_2}=\frac{j\,{R_0}^{\cancel{2}}\,\tan\beta\,l_2\,\left(R_L+j\,R_0\,\tan\beta\,l_1\right)}{\cancel{R_0}\left(R_L+j\,R_0\,\tan\beta\,l_1\right)+j\,\cancel{R_0}\,\tan\beta\,l_2\,\left(R_0+j\,R_L\,\tan\beta\,l_1\right)}\\<br />&=&R_0\,\frac{j\,R_L\,\tan\beta\,l_2-{R_0}\,\tan\beta\,l_1\,\tan\beta\,l_2}{R_L\left(1-\tan\beta\,l_1\,\tan\beta\,l_2\right)+j\,R_0\,\left(\tan\beta\,l_1+\tan\beta\,l_2\right)}\\<br />&=&R_0\frac{\left(j\,R_L\,\tan\beta\,l_2-{R_0}\,\tan\beta\,l_1\,\tan\beta\,l_2\right)\left(R_L\left(1-\tan\beta\,l_1\,\tan\beta\,l_2\right)-j\,R_0\,\left(\tan\beta\,l_1+\tan\beta\,l_2\right)\right)}{\left(R_L\left(1-\tan\beta\,l_1\,\tan\beta\,l_2\right)+j\,R_0\,\left(\tan\beta\,l_1+\tan\beta\,l_2\right)\right)\left(R_L\left(1-\tan\beta\,l_1\,\tan\beta\,l_2\right)-j\,R_0\,\left(\tan\beta\,l_1+\tan\beta\,l_2\right)\right)}\\<br />&=&R_0\frac{R_0\,R_L\,\left(\tan\beta\,l_2\left(\cancel{\tan\beta\,l_1}+\tan\beta\,l_2\right)-\tan\beta\,l_1\,\tan\beta\,l_2\left(\cancel{1}-\tan\beta\,l_1\,\tan\beta\,l_2\right)\right)+j\,\tan\beta\,l_2\left({R_L}^2\,\left(1-\tan\beta\,l_1\,\right)+{R_0}^2\,\tan\beta\,l_1\,\tan\beta\,l_2\left(\tan\beta\,l_1+\tan\beta\,l_2\right)\right)}{{R_L}^2\left(1-\tan\beta\,l_1\,\tan\beta\,l_2\right)^2+{R_0}^2\left(\tan\beta\,l_1+\tan\beta\,l_2\right)^2}\\<br />&=&R_0\frac{R_0\,R_L\left(1+\tan^2\beta\,l_1\right)\tan^2\beta\,l_2+j\,\tan\beta\,l_2\left({R_L}^2\left(1-\tan\beta\,l_1\,\tan\beta\,l_2\right)+{R_0}^2\tan\beta\,l_1\left(\tan\beta\,l_1+\tan\beta\,l_2\right)\right)}{{R_L}^2\left(1-\tan\beta\,l_1\,\tan\beta\,l_2\right)^2+{R_0}^2\left(\tan\beta\,l_1+\tan\beta\,l_2\right)^2}<br />\end{eqnarray}$ ということになる。従ってZがR0と等しくなる条件は $\begin{eqnarray}<br />1&=&\frac{R_0\,R_L\left(1+\tan^2\beta\,l_1\right)\tan^2\beta\,l_2}{{R_L}^2\left(1-\tan\beta\,l_1\,\tan\beta\,l_2\right)^2+{R_0}^2\left(\tan\beta\,l_1+\tan\beta\,l_2\right)^2}\\<br />0&=&{R_L}^2\left(1-\tan\beta\,l_1\,\tan\beta\,l_2\right)+{R_0}^2\tan\beta\,l_1\left(\tan\beta\,l_1+\tan\beta\,l_2\right)<br />\end{eqnarray}$ ということになる。一応l1,l2に関する連立方程式が得られたが、このままではさすがに解けないので、tanを変数に置き換えると $\begin{eqnarray}<br />1&=&\frac{R_0\,R_L\left(1+x^2\right)y^2}{{R_L}^2\left(1-x\,y\right)^2+{R_0}^2\left(x+y\right)^2}\\<br />0&=&{R_L}^2\,\left(1-x\,y\right)+{R_0}^2\,x\,\left(x+y\right)\\<br />x&=&\tan\beta\,l_1\\<br />y&=&\tan\beta\,l_2<br />\end{eqnarray}$ これをxとyに関する連立方程式として解くと $\begin{eqnarray}<br />x&=&\frac{\sqrt{R_L}}{\sqrt{{R}_{0}}}\\<br />y&=&\frac{\sqrt{{R}_{0}\,R_L}}{R_L-{R}_{0}}<br />\end{eqnarray}$ ということになる。従ってl1,l2は $\begin{eqnarray}<br />\tan\beta\,l_1&=&\frac{\sqrt{R_L}}{\sqrt{R_0}}\\<br />l_1&=&\frac{1}{\beta}\tan^{-1}\frac{\sqrt{R_L}}{\sqrt{R_0}}\\<br />&=&\frac{\lambda}{2\,\pi}\tan^{-1}\frac{\sqrt{R_L}}{\sqrt{R_0}}\\<br />\tan\beta\,l_2&=&\frac{\sqrt{R_0\,R_L}}{R_L-R_0}\\<br />l_2&=&\frac{1}{\beta}\tan^{-1}\frac{\sqrt{R_0\,R_L}}{R_L-R_0}\ \ \ \ \left(l_2\gt 0\right)<br />&=&\begin{case}<br />\frac{\lambda}{2\,\pi}\tan^{-1}\frac{\sqrt{R_0\,R_L}}{R_L-R_0}\ \ \ \ \ \left(R_L\gt R_0\right)<br />\frac{\lambda}{2\,\pi}\left(\pi-\tan^{-1}\frac{\sqrt{R_0\,R_L}}{R_0-R_L}\right)\ \ \ \ \left(R_L\lt R_0\right)<br />\end{case}<br />\beta&=&\frac{2\,\pi}{\lambda}<br />\end{eqnarray}$ ということになる。この回路は高周波回路でマッチングを取るのに実際に用いられる実用回路である。アマチュア無線のアンテナの給電部に使われているので注意するとそれらしきスタブ線路があるのが確認できる。
