webadm	投稿日時: 2012-12-8 20:52

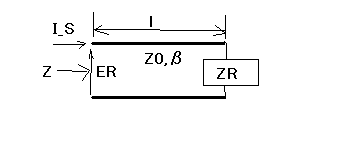

Webmaster 登録日: 2004-11-7 居住地: 投稿: 3110	続：スミス図表次もスミス図表を使うことを意図した問題特性インピーダンスZ0=300[Ω]の無損失線路をZR=-j300[Ω]の容量性リアクタンスで終端した。電源から見たインピーダンスがちょうど0にとなる最小の線路長を求めよ。というもの。線路を二端子対回路として考えれば以下の関係が成り立つ $\begin{eqnarray}<br />\begin{bmatrix}Z\,I_S\cr I_S\end{bmatrix}&=&\begin{bmatrix}\cos\beta\,l&j\,Z_0\,\sin\beta\,l\cr j\frac{1}{Z_0}\sin\beta\,l&\cos\beta\,l\end{bmatrix}\begin{bmatrix}Z_R\,I_R\cr I_R\end{bmatrix}\\<br />&=&\begin{bmatrix}I_R\left(Z_R\,\cos\beta\,l+j\,Z_0\,\sin\beta\,l\right)\cr I_R\left(\frac{Z_R}{Z_0}\sin\beta\,l+\cos\beta\,l\right)\end{bmatrix}\\<br />Z&=&\frac{Z_R\,\cos\beta\,l+j\,Z_0\,\sin\beta\,l}{j\frac{Z_R}{Z_0}\sin\beta\,l+\cos\beta\,l}\\<br />&=&Z_0\frac{Z_R+j\,Z_0\tan\beta\,l}{Z_0+j\,Z_R\tan\beta\,l}<br />\end{eqnarray}$ 従ってZが0となる条件は $\begin{eqnarray}<br />0&=&Z_R+j\,Z_0\tan\beta\,l\\<br />\tan\beta\,l&=&j\,\frac{Z_R}{Z_0}=j\frac{-j\,300}{600}=1\\<br />l&=&\frac{1}{\beta}\tan^{-1}\left(1\right)\\<br />&=&\frac{\lambda}{2\,\pi}\left(\frac{\pi}{4}\right)\\<br />&=&\frac{\lambda}{8}<br />\end{eqnarray}$ ということになる。これはちょうど共振点を求めることになるので、正規化インピーダンスが-jの点からスミス図表の実軸の左端(R=0,X=0)までの原点を中心とした回転角が線路長ということになる。従ってちょうど90度回転すればよいので、λ/4の半分でλ/8ということになる。
