Platform Cable USBの謎に迫る やはり興味があるのはPlatform Cable USBのUSB上でのホストとのやりとり。
気になると夜も眠れない。ちょうどアルバイトの仕事でUSBを使うのでUSBアナライザが必要になった。ヤオフクを見たら出品があった。安かった。落札した。 これで暇を見てPlatform Cable USB動作中のホストとの間のやりとりをモニターしてみよう。 甚だしく使い道を間違っているとは思うが。 |
webadm | 投稿日時: 2006-7-31 4:44 |
Webmaster 登録日: 2004-11-7 居住地: 投稿: 3084 |
どうもおかしい やはり拙作のFELX10K基板でのiMPACTの挙動がおかしかったのでもう一度確認してみると、どうやらJTAG動作がうまくいっていないようだ。
デバイスが1個存在するのは見つけられているようだが、IDCODEを読み出す前のIRスキャンでall 1が読み出されてしまっているようだ。この時点でアウトである。少なくともJTAGの規格上最後の2ビットは01というパターンで終わらないといけない。 ということはやはりUSBケーブルだと10MHzとかいう高速でスキャンされるためFLEX10Kが追いついていないということだろうか。FLEX10KのTCK周期は最小100nsなので10MHzが最大ということになる。しかし実際にはそんなに速くは動かないだろうなにせ手配線だから。 実際にどんな状態かはロジアナかオシロで観測しないとわからない。 実際に観測するとInitialize chainやChain Integrity Testでは10MHz固定らしい。それ以外の動作はCable Setupで設定した周期のTCKが観測された。なのでUSBケーブルを使う場合には少なくともボードのJTAGチェインは10MHzでまともに動作するようになっていないといけないようだ。 オシロで観測する限りではFLEX10Kはしっかり10MHzに追従してTDOを変化させているところもあるが大半がHi-Z状態のような感じで期待される動作をしていないように見える。 |
webadm | 投稿日時: 2006-7-31 3:43 |
Webmaster 登録日: 2004-11-7 居住地: 投稿: 3084 |
CPLD Design Kitに付属のJTAGケーブル こちらも試してみようと見てみたら、どうやら最新のJTAG-3LVケーブルらしくJTAGコネクタ部分に1.8-5.5v対応と書かれていた。
なんだほとんどのデバイスで使えるのか。おそらく注意書きはそれ以前の2.8v以上しかサポートしていないケーブルの時のものだろう。 ちょっと得した気分。けどプログラミングケーブルだらけになってしまった。 こちらはドライバはどうしたものだろう。 ケーブルを袋から取り出してみると、おや、USBではなくパラレルポート接続タイプだった。ということはDLC IIIかIV互換なのかもしれない。JTAG側のコネクタはDegilent製CPLD Desing Kit基板やSpartan3E Starter Kit基板のJTAGコネクタ専用だ。 とりあえずパラレルポートにつないでiMPACTを起動してみた。 するとなにやらデバイスチェインを検出し始めて沢山のデバイスを検出したかのような挙動を見せている。ターゲット電源の検出をしていないのだろうか。DLC3やDLC4は確かそういうピンがあったはずだが。 あまりに沢山のデバイスを検出した状態になってそれらを表示しようとしてiMPACTがハングアップした状態になってしまった。 間抜けとしかいいようがない。たぶんiMPACT側の問題だろう。 それではということでMITOUJTAGトラ技評価版の登場となる。こちらは起動すると自動的にXilinx Parallel IIとして認識した。なかなかやるじゃないか。Xilinxも見習って欲しい。でもMITOUJTAGトラ技評価版はトラ技CPLD基板専用なのでこっから先なにか出来るわけでもない。残念。 気を取り直してiMPACTを起動すると途中でダイアログが表示されて続けるかどうか訪ねているのでNoを押すとハングアップ状態までにならずに済んだ。CPLD Design Kit基板にケーブルをつないで電源を入れ、デバイスチェインのスキャンを行うとPlatform Cable USBの時と同様にチェインの図が現れた。 こちらも問題なし。パラレルケーブルだとTCK周波数設定は無効になるようだ。PCの速度とかにも依存するのでしかたがない。 どうやらDLC3とDLC4で識別手段があるようだ。何が違うのだろう。 |
webadm | 投稿日時: 2006-7-31 1:55 |
Webmaster 登録日: 2004-11-7 居住地: 投稿: 3084 |
Platform Cable USBではまる とりあえず壊れていないかどうか基板の方は確認できたので、プログラミングケーブルの方も確かめてみることに。
まずはISEをインストールしなければ始まらない。とりあえずFoundationお試し版は期限付きなのでもったいないからWebpackの方のProduct IDでWebpackの登録IDをweb上で取得してインストールした。 Platform Cable USBの方もドライバが要るはずだがデータシートを読むとISEをインストールすれば入っているらしい。 ということでおもむろにPlatform Cable USBを挿入。 Device Wizard画面が出てきた。ここで自動的に検索するだけとデータシートには書いてあるが、やってみるとドライバが見つからないと出る。 新しいからサービスパックをあてないとだめかもしれないとXilinxのupdateページを開く。しかし既にWebサイトには当該ページはなく自動的に新しいページへ転送された。そこでみたものは驚愕の事実。添付されていたのはISE 8.1iだが、既に最新は8.2iだという。 ダウンロードページで8.1i用のサービスパックを検索すると見つかった。しかしダウンロードできない。こないだCoolrunner IIのBSDLファイルをダウンロードしようとしたら同じ現象でダウンロードできなかった。 今度はISEのProject Navigatorのupdateメニューでやってみる。同じようにWebページが表示された、しかし今度はちゃんとダウンロードできた。 サービスパックをインストールするとやたらCopyエラーが出る。どうやらこのサービスパックはFoundation版を前提としているのだろうか、Webpackでは削られているモジュールに関して更新ができないのだろう。それでもOKボタンをひたすら押すととりあえずサービスパックのインストールは終わった。 もう一度Platform Cabpe USBをつないでやってみる。結果は変わらず。 データシートの右上にある日付が気になった、April 14, 2006とある。もしかしてUSBのデバイスIDとかも新しくなっていて古いISE 8.1iのデバイスドライバファイルと一致しないのかも。 確認のためにXilinxのWebサイトのPlatform Cable USBのデータシートを確認してみる。またしても驚愕の事実が、日本語版のデータシートがあるが日付が6月になっている。改訂履歴を見ると鉛フリーに関して修正が加わっただけらしいが。 万策尽きてXilinxのAnswer Databaseを検索してみる。 するとそれらしいのが見つかった。 Pb-free/Low-power Platform Cable USB - Windows XP and 2000 installation instructions for 8.1i sp3 or earlier これによるとISE 8.1i SP3以前の場合には別途ファイルをダウンロードする必要があるとのこと。やっぱり。 Answerにあるinstall_cable.zipをダウンロードし展開してインストール手順に従って以下を実行。 引用: Z:\downloads\install_cable>cd f:\Xilinx\bin\nt 再びケーブルを挿入すると今度はXilinx Platform Cable USBが認識されるが、途中でxusbdfwu.sysが見つからないので場所を指定しろと出てくる。Windowsの検索で探すとXilinxのディレクトリのbin\ntに以前のドライバがあるのでそれを指定する。 そうするとインストールは完了するが、USB 2.0を使っているので再度Wizardが起動する。同様に自動検索ボタンを押すと今度は何も文句言われずに完了する。3度ぐらいやるともうWizardは表示されなくなったが、最後に完了した際になにか正常に動作していませんとかいう表示がタスクバーに出るがデバイスマネージャで見ると正常に動作しているということになっている。 とりあえずiMPACTを起動してみると今度はちゃんとPlatform Cable USBが認識されてターゲット電源が入ってないとうるさいぐらいに何度もダイアログが出る。これを作った人は自分では使う側のことを少しも考えていないような気がする。 iMPACTは使いにくいという評判は確かなようだ。それにXilinx以外のデバイスがチェインに存在するとそのIDCODEを表示してくれないので何がつながっているのか、はたしてIDCODEすら正しく読み出せているのかすらもわからない。Xilinx以外のデバイスをXilinxと同じチェインにつなぐということは想定していないようだ。 最初に意地悪で拙作のFLEX10K基板につないでみた。どうもフライングワイヤーケーブルのピンの向きが合わせずらくてしっかりピンに刺さらないが少し向きを回転させてなんとか収まった。こういうところは浅草ぎ研のような信号伝達ケーブルハウジングのように四角い形が目に見えたほうがやりやすい。無理に入れると壊れるかもしれない。 電源を入れたがCableのLEDがオレンジのまま変わらない。おや接続が違っているか? と確認したが間違いはない。 今度はちゃんとしたXilinxのCPLD Design Kitをつないでみた。やはり同じだ。電源が来てないのか? と思ってテーブルタップを見てみると、ACアダプタを挿す時にスイッチを切ってしまったようだ。な〜んだ( ´ー`) 心配した。今度はちゃんと認識した。FLEX10K基板もやってみるとUnknownだがBSDLファイルを持っているかとダイアログが出てくるのでYesと答えてALTERAのサイトからダウンロードしたBSDLファイルを食わせるとちゃんと表示された。当然ながらXilinxのプログラミングツールでXilinx以外のデバイスを何かスキャンできるというわけでもない。 Spartan3E Starter Kitも同様にテストして問題なかった。 それにしてもTCKのスピードがまったくユーザー制御できない。Cable setupメニューでは選択できるが、その値は使用されず、それぞれのオペレーション毎にiMPACTが決めたスピードで動作するらしい。きっと一番速いスピードを見つけてやっているのだろう。データーシートでは24MHzまでとうたいながらCable Setupメニューでは12MHzが最大だ。デフォルトのままだと6MHzの設定だが、実際に使用するとログとかにはChain TCK freq = 10000000.とか表示される。10MHzじゃないか。まったくもってわからん。 とりあえずよしとしよう。 |
webadm | 投稿日時: 2006-7-29 20:22 |
Webmaster 登録日: 2004-11-7 居住地: 投稿: 3084 |
物が届いた 今朝DHLに電話したらもうこちらに向かっているということだった。

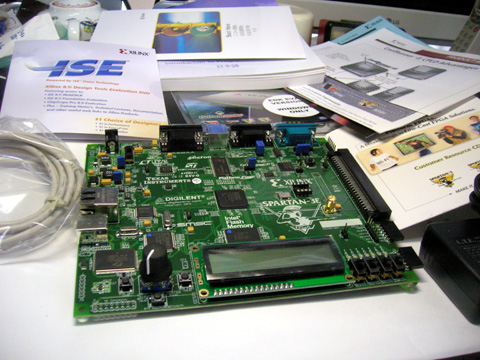

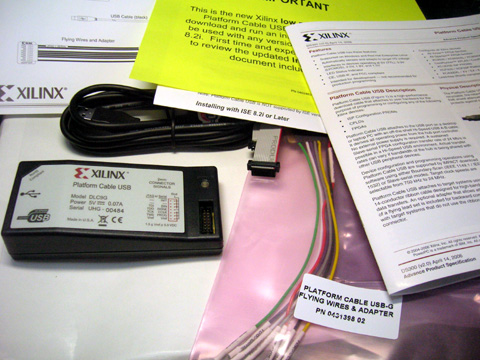

消費税2000円+管理費500円の合計2500円。一万円札出したらお釣りがないということで両替してきますと出直し(´Д`;) やっと受け取れた。 まずは小さいPlatform Cable USBを開けてみる。カラー印刷のデータシートが付いている。これでこの値段ということはあまり利益を上乗せしていないのかも。ALTERAみたいな物と白黒印刷のデータシートだけで値段は高いのとは大違いだ。その他導入のための手引き書とかもついている。フライングケーブルもこれ単独で購入すると結構な値段がしたはず。 お次はCPLD Design Kit。これはパッケージボックスに入っていて内容も盛りだくさん。専用のUSB JTAGケーブルがついている、しっかりCPLD Design Kit専用だよと注意書きが張ってある。他はガイドブックにISE Web Edition 8.1iとか。 最後が待望のSpartan3E Design Kit。これもカラーパッケージボックスに入っている。中身を取り出すと盛りだくさんで後でしまうのにどうやったらいいか分からず。基板は世間で言うRev Dというやつ。確かにJTAGピンが一番端っこにある。ガイドブックにISE Web Edition 8.1iとEDKのお試し版。付属のACアダプタはしっかりPSEマーク付きだった。これなら皆浮かれるよね。 さてすぐには使わないけど10年前のFLEX10K/CQデザインキットみたいに埃被ることがないことを祈るのみ。 |
webadm | 投稿日時: 2006-7-29 10:32 |
Webmaster 登録日: 2004-11-7 居住地: 投稿: 3084 |
もう届いてたらしい 帰宅したら郵便受けにDHLの配達通知が入っていた。
予想より速く届いた。午前中だったら受け取れたのに外出していた夕方に配達されたらしい。 明日電話して午前中に受け取れればいいけど。 |
webadm | 投稿日時: 2006-7-27 17:37 |
Webmaster 登録日: 2004-11-7 居住地: 投稿: 3084 |
出荷通知が来た DHL Internatinalで届くらしい。
でも追跡のための情報が無い。 やはりそれぞれの箱がバラバラに届くらしい。大丈夫なのか。 こないだALTERAのケーブルの時は北京まで行って戻ってきたし。 1週間はかかるらしい。 |
webadm | 投稿日時: 2006-7-27 10:26 |
Webmaster 登録日: 2004-11-7 居住地: 投稿: 3084 |
出荷通知が来ない 注文確認のメールには出荷通知を別途メールで送るということだったけどまだ来ない。
ALTERAの場合はすぐ指定した販売代理店のDigikeyから出荷通知メールが来て、追跡もできるようになっていたがXilinxはここから先手作業なのかもしれない。 最近のエレクトロニクスメーカーは物流とITがうまく連動していないと馬鹿にされる傾向がある。特に北米では防衛関係取引があるならそのあたりは特に重要だ。 デバイスベンダーは品物が引っ張りだこにあう時にいろいろコネで出荷優先順位を変更するとかあるからいちがいに全部ITで自動化というのは公平なようで大口取引先からは文句がくるかもしれない。 そんなこんなで一個人の注文は後回しにされても仕方がない。それが優先順位というものだし。 ALTERAの場合は在庫が2桁台とかしか無い状況で一個人に早い者勝ちで出荷してしまうシステムだから、いろいろ決済とか社内手続きに時間のかかる大企業からの注文が来た時には在庫切れとかいうこともあり得る。難しい。 |
webadm | 投稿日時: 2006-7-26 19:58 |
Webmaster 登録日: 2004-11-7 居住地: 投稿: 3084 |
U.Sのコロラドから送られてくるらしい 注文確認のメールが届いていたので読んでみるとどうやら物はU.Sのコロラドから出荷されるらしい。
しまったU.S版にしておくんだった。 送料が$41なり。 届いた時に東京都の消費税を払わないといけないんだろうね。 遂にこれで表面上は今日レベルにキャッチアップ。 実質はまだ2000年以前だけど。 |
webadm | 投稿日時: 2006-7-26 11:52 |
Webmaster 登録日: 2004-11-7 居住地: 投稿: 3084 |
Xilinxのwebshop ALTERAと同じようにWebからケーブルとかスターターキットとかを注文できるようになっている。
国を設定すると自動的に国内代理店のひとつをリストから選択するけど支払いはカードでドル建てなのでおそらく代理店に顧客情報が連絡されるのかな。どういう仕組みになっているのだろう。 4月頃は品切れだったCPLDスターターキットも在庫有りになっている。以前のとは品物が違うのかな。値段は一緒のような気がする。DIGILENT社製のものらしく独自のUSBプログラミングケーブルがついてくる。ターゲット電源はケーブルにつながないタイプなので3.3v固定とかかもしれない。 もしかしたら注文すると国内代理店から発送されるのかもしれない。そうだとすると日本語版を注文したほうがいいのだろうか、迷った。世界規模ではUS仕様のほうが在庫が豊富そうだけど。ACアダプタとかは国内で使うにはちゃんと認定の降りたものが添付されているのかもしれない。そんなわけないか。 とりあえず日本語版を注文。platform cable usbがSpartan3e starter kitとほぼ同じ値段なのはどういう訳だろう。いずれにしても高くは無い値段設定だ。これも注文しておこう。データシートをよく見たら1.5-3.3vまで対応なのね。5vデバイスはもう無いからか。パラレルポートの方は5vまだサポートしているがPS2キーボードコネクタかUSBから電源を取るタイプだったと思う。ちょっと扱いが面倒なのでパス。今度自作するのは電源要らずで1.5-5vをサポートするものになる予定。 いやあかなり閾が低くなったよね。CQ出版の古いSpartan-II E開発キットなんてもう誰も高くて買わないよね。 |
