さっそくXILINXのCPLDデザインキット基板用にISEでコンパイルしてみた。

XC2C256だとSpeed優先では余裕がないということでArea優先にしたら余裕で入った。

シミュレーションしようとしたらうっかりしてシミュレーターをISEシミュレーターのままでプロジェクトを作ってしまい、にっちもさっちもいかず。ISEシミュレーターは珍しくコンパイル型のシミュレーターなのでネットリストをC/C++コードに変換されて実行される。しかしその変換がバグっていて多くの場合シミュレーションすらできない場合が多い。

諦めてそのまま動かしてみることにした。すんなり動いた。これでまだ手に入らない新しいI2Cインターフェースのデバイスを使ったマイコンのデバッグが可能になる。

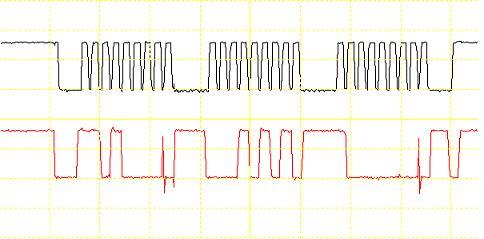

結果はAlteraのQuartus IIのシミュレーターで出てきた結果と寸分違わぬ波形が出てきた。ACKの前に微妙にヒゲが出てしまうところまでシミュレーターは忠実に再現していたことになる。これはSCLがLowの区間なのでSDAが変化して良いので問題ない。

とりあえずPICのI2Cで1Mbpsでつないでみて問題ないようだ(あらかじめCPLD基板についているクロックは1.843224MHzと低速なので手持ちの24MHzのものに交換してある）。
