持ち腐れ気味のHP16500Bで波形観測 もてあまし気味のHP16500Bのオシロとロジアナで波形を見てみた。

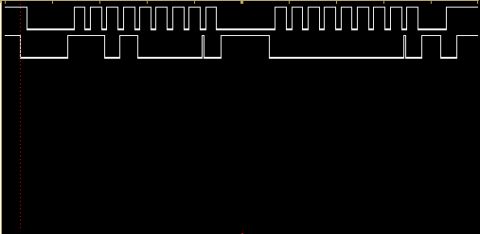

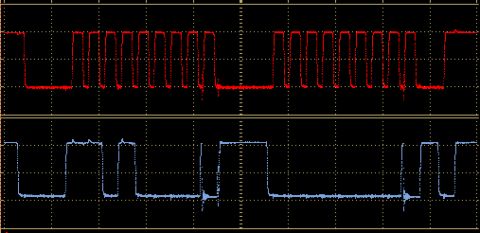

ちょっとトリガーの設定がオシロはやりづらいやっと単発トリガーがかかるようになって取れたのが以下の波形。シミュレーションパターンと同じもの。Quartus IIのシミュレーション結果もこれとまったく同じだった。 同じ波形をロジアナでキャプチャしたもの。ヒゲの部分はちょうどSCLがlowの期間に収まっている。 実際に1Mbpsでちゃんと動いているかはやはりオシロやロジアナを使って観測しないといけない特にマスター側がPICとかソフトで制御している場合。動いているけど100Kとか400kとか低速で動かしていたりすると目もあてられない。 |
